黄金作为高端制造、航天航空等领域的关键材料，其绿色高效提取一直是行业关注的核心。传统氰化提金工艺虽成熟，但高毒性和环保压力日益凸显，非氰化提金技术成为必然趋势。其中，硫代硫酸盐提金因无毒、浸出速度快等优势被广泛认可，而离子交换树脂吸附法则凭借吸附速度快、选择性高、提取率高、固液分离简便等特点，成为硫代硫酸盐溶液中回收金的优选方案。
近期，中南大学董忠林团队在《Transactions of Nonferrous Metals Society of China》发表的研究(DOI:
10.1016/S1003-6326(24)66614-8)，系统揭示了离子交换树脂吸附金的微观机制。科海思结合该文献核心成果，为大家深度拆解树脂高效吸金的底层逻辑，同时分享同款性能树脂的工业应用案例。
一、树脂选型关键
I型季铵官能团凝胶树脂成最优解
研究团队对四种强碱阴离子交换树脂进行了吸附性能对比。实验结果显示，具有I型季铵官能团的凝胶型树脂表现出最优的金吸附能力和选择性，其选择性系数高达203.8，远高于其他三种树脂(最高为116.7)。
这一结果的核心原因的在于：I型季铵官能团的化学结构更稳定，且凝胶型树脂的孔隙半径与金的配合物阴离子尺寸更匹配，能促进金配合物快速扩散至树脂内部活性位点;同时该类型树脂的负载容量(1.3
meq/mL)高于大孔型树脂(1.0 meq/mL)，可提供更多吸附位点。

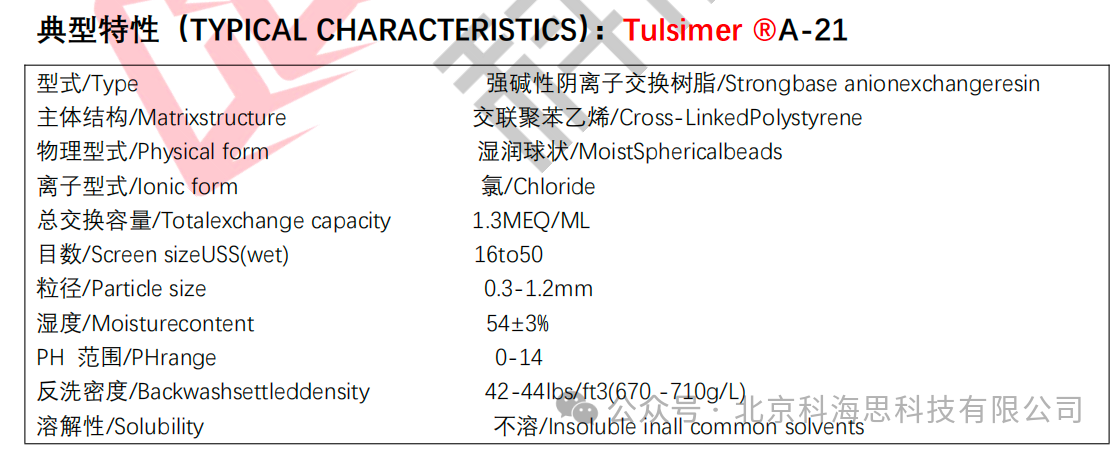

值得关注的是，科海思Tulsimer
A-21S树脂正是采用I型季铵官能团的凝胶型强碱阴离子交换树脂，完全匹配研究中最优树脂的核心结构特征，为高效吸金提供了结构基础。
二、三步看懂树脂吸金全过程
研究通过SEM-EDS、FTIR、XPS等微观表征技术，结合密度泛函理论(DFT)计算，清晰还原了树脂吸附金的完整机制，让复杂原理一目了然。
1.吸附形态：金以配合物阴离子形式完成离子交换
硫代硫酸盐溶液中，金主要以[Au(S2O3)2]3−配合物阴离子形式存在。树脂吸附金的核心是离子交换反应：树脂官能团上的反离子Cl−被溶液中的[Au(S2O3)2]3−取代，从而实现金的固定。

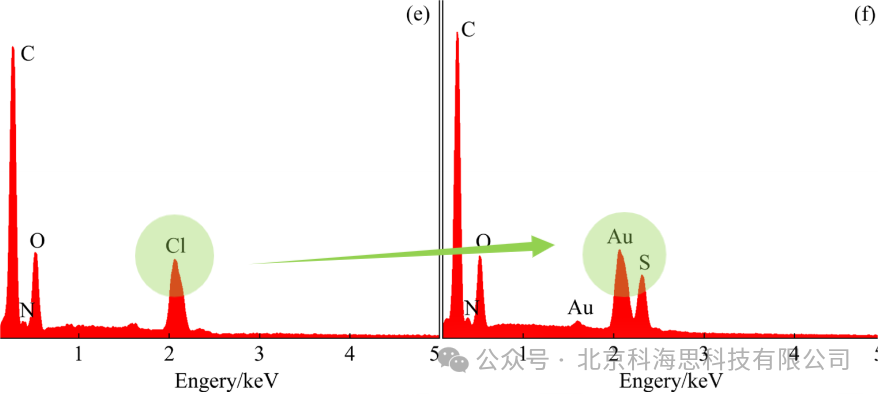

这一过程可通过EDS图谱直观观察：原始树脂的EDS光谱中仅检测到C、N、O、Cl元素;
而吸附金后的树脂中，Cl元素峰消失，同时出现明显的Au和S元素峰，直接证明了离子交换的发生。
2.表面变化：树脂形貌与官能团的协同响应

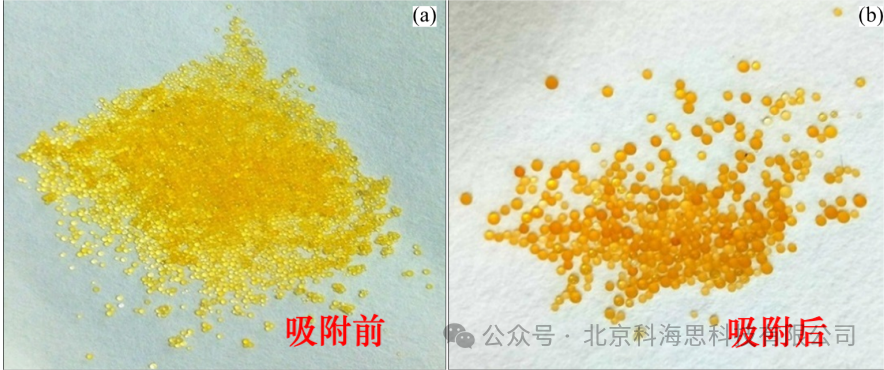

扫描电镜(SEM)图片清晰展示了吸附前后树脂的形貌变化：原始树脂表面相对平整，存在少量小孔，这是凝胶型树脂在水溶液中溶胀后形成的通道;吸附金后，树脂表面形成致密不均匀的覆盖层，小孔被完全占据，表明金配合物已成功负载于树脂表面及内部。

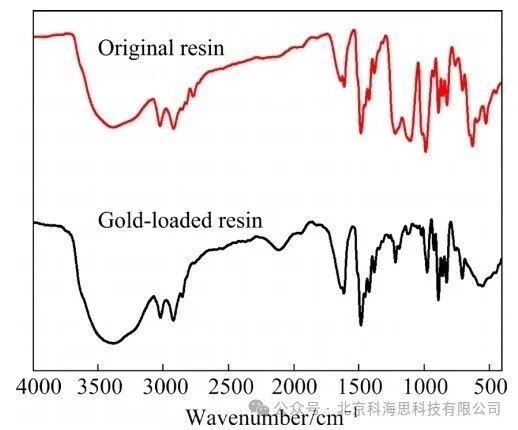

红外光谱(FTIR)进一步验证了官能团的参与：吸附后金的树脂在528.74、652.95
cm⁻¹处出现S2O32−中S-S和S-O键的特征振动峰，629.71
cm⁻¹处出现[Au(S2O3)2]3−中Au-S键的特征峰，同时季铵官能团的特征峰从1125.67 cm⁻¹位移至1107.48
cm⁻¹，证明官能团直接参与了吸附反应。
3. 作用本质：氢键与范德华力的双重驱动

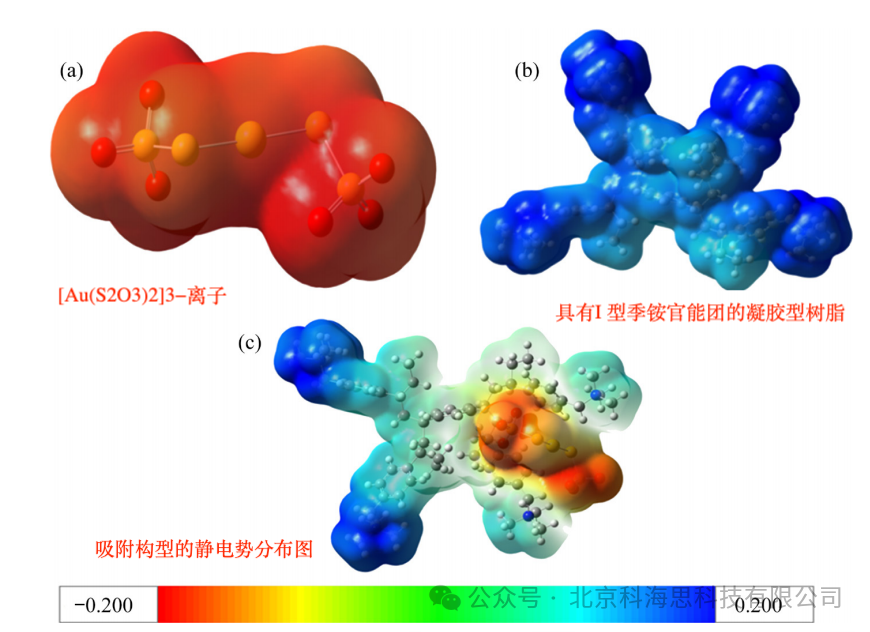

DFT计算从原子层面揭示了吸附的核心作用力。

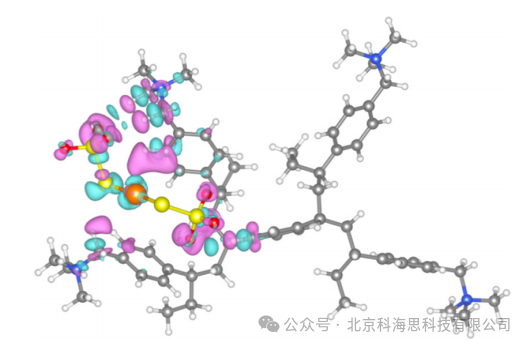

[Au(S2O3)2]3−在具有I型季铵官能团凝胶型树脂上的电子密度差图
通过电子密度差分析发现，[Au(S2O3)2]3−中的O原子与树脂季铵官能团−CH3上的H原子之间，电子密度显著增加，形成了关键作用区域。

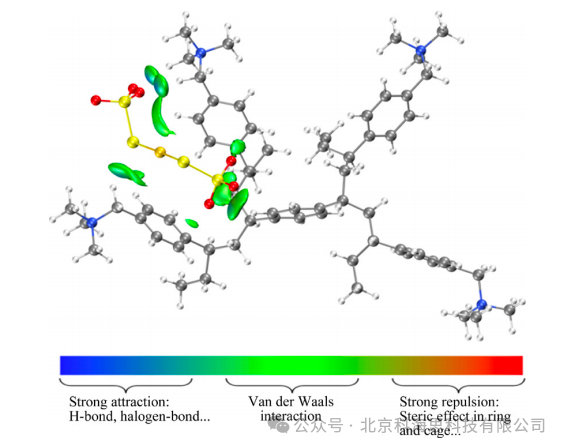

[Au(S2O3)2]3−在具有I型季铵官能团凝胶型树脂上吸附的独立梯度模型图
独立梯度模型(IGM)分析进一步证实：两者之间存在明显的绿色等势面(范德华力)和蓝色小等势面(氢键)，其中氢键(C68-H164⋯O173和C30-H100⋯O172)和范德华力的协同作用，是树脂高效吸附金的核心驱动力。
此外，树脂对[Au(S2O3)2]3−的结合能(-157.53 kJ/mol)低于对Cl−的结合能(-137.85
kJ/mol)，说明树脂对金配合物的吸附更具热力学优势。
三、工业实证：科海思Tulsimer A-21S树脂的吸金表现
基于上述科学原理，科海思Tulsimer A-21树脂在工业场景中展现出优异的应用效果。某金矿企业采用硫代硫酸盐提金工艺，浸出液中金浓度为1-20
mg/L(一般是1-10mg/L)，含有铜、氨等杂质，采用科海思Tulsimer A-21树脂进行吸附回收，取得了显著成效：
·吸附效率：单级吸金率达99.8%以上，流出液金浓度稳定在0.02ppm以下，远优于行业平均水平;
·选择性：在铜离子浓度高达0.02 mol/L的体系中，仍能精准吸附金，金铜分离系数超过200，与文献中最优树脂性能一致;
·环保优势：全程无氰化试剂使用，解析液可循环回浸出系统，实现废水零排放，降低环保处理成本。
该案例充分验证了I型季铵官能团凝胶树脂在工业场景中的稳定性和高效性，为非氰化提金工艺的规模化应用提供了可靠解决方案。
在环保要求日益严格的今天，离子交换树脂吸附法为黄金提取行业提供了绿色、高效的新路径。科海思将持续依托前沿科研成果，优化树脂性能，为更多企业提供定制化的贵金属回收解决方案。
了解水处理工艺或案例详情
请扫描下方二维码
技术热线：400-838-8151
北京总部：
