随着全球新能源产业爆发式增长，锂电池产能持续攀升，N-甲基吡咯烷酮(NMP)作为电极浆料制备的核心溶剂，年需求量已突破百万吨。NMP价格高、毒性低但回收价值大，行业已形成"新合成+再生"双轨供应模式。然而，传统NMP回收依赖减压精馏技术，存在能耗高、溶剂易热变性、低浓度金属离子处理效率不足等致命短板，无法满足电子级NMP的严苛纯度要求。
国际化工期刊《化工进展》近期刊发兰州理工大学石油化工学院专项研究成果，称科海思Tulsimer®
T-42H大孔强酸性阳离子交换树脂，在锂电池NMP废液金属离子深度脱除中性能全面领先同类产品，对Cu²⁺、Fe³⁺、Zn²⁺去除率分别高达99.86%、99.83%、99.78%，处理后废液电导率降至0.98
μS/cm，金属残留达ppb级，完全满足电子级NMP溶剂标准。
该技术可替代传统精馏工艺，能耗降低70%以上，为锂电池行业绿色低碳转型提供核心材料支撑。
一、NMP回收的卡脖子难题
NMP因强溶解性、高沸点、低挥发性，成为锂电池正极浆料制备的首选溶剂，生产过程中90%以上的NMP会挥发为废气，经水吸收形成含杂质的NMP水溶液。金属离子杂质(Cu²⁺、Fe³⁺、Zn²⁺等)是影响回收NMP品质的关键因素，若残留超标，会导致锂电池容量衰减、内阻升高，甚至引发热失控安全事故。
目前行业主流的减压精馏法，虽能有效去除水分，但存在三大无法克服的缺陷：
1.能耗极高：精馏过程需持续高温加热，每吨NMP回收能耗超1.2吨标煤，占回收总成本的60%以上;
2.溶剂易变性：160℃以上高温会导致NMP分解产生杂质，影响回收液纯度;
3.低浓度离子处理差：对ppm级痕量金属离子去除效率不足，无法直接产出电子级产品。
离子交换树脂法凭借常温常压运行、选择性高、深度脱除能力强、无溶剂变性风险等优势，成为替代精馏技术的最佳方案。而核心树脂的性能，直接决定了NMP回收的效率与品质。
二、6款树脂横向对比，T-42H全面领跑

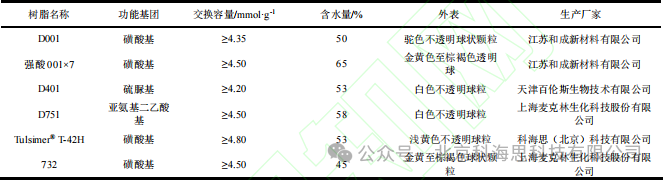

本次研究由兰州理工大学甘肃省低碳能源化工重点实验室完成，选取行业主流的6种大孔型阳离子交换树脂进行全维度对比，包括D001、强酸001×7、732、D401、D751以及科海思T-42H，系统评估其对真实锂电池NMP废液的金属离子去除效能。

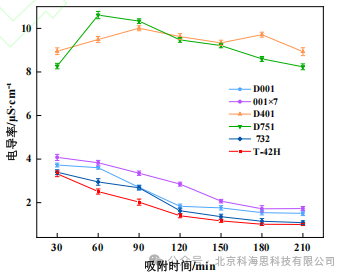

1. 树脂筛选：研究通过动态监测电导率变化(电导率与金属离子浓度正相关)，直观对比不同树脂的吸附性能。
实验显示，大孔磺酸基树脂(D001、001×7、732、T-42H)吸附效果显著优于螯合型树脂(D401、D751);科海思T-42H树脂表现最为突出，120分钟内将NMP废液电导率从3.58
μS/cm降至1.01 μS/cm，平衡时间最短、最终电导率最低。

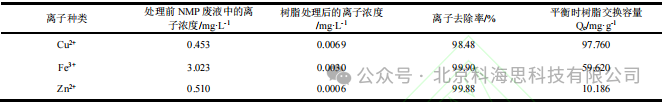

ICP-OES精准检测结果进一步证实，T-42H树脂对三种主要金属离子的去除率均接近100%。
T-42H树脂的优异性能源于其高交联大孔结构与超高交换容量，其磺酸基交换容量≥4.80
mmol/g，高于所有对比树脂，内部微孔发达、比表面积大，离子扩散速率快，能在低浓度金属离子体系中保持高效吸附能力。
2. 单因素优化：研究进一步考察了树脂投加量、温度、搅拌转速对吸附效果的影响，为工业化应用提供基础数据。

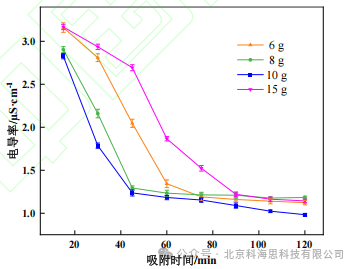

树脂投加量：10 g为最优值(处理200 mL废液)，此时吸附平衡时间缩短至48分钟，平衡电导率降至0.99
μS/cm;过量投加会导致树脂利用率下降，反而影响传质效率。

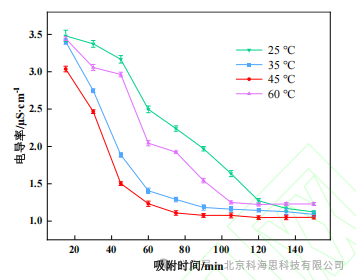

吸附温度：45℃为最佳温度，适度升温可加速离子在树脂微孔内的扩散，提升吸附容量;温度超过60℃会导致树脂官能团热降解，性能下降。

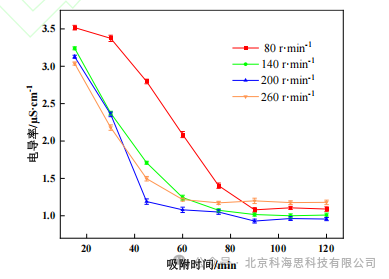

搅拌转速：200 r/min为最佳转速，既能保证树脂与溶液充分接触，又避免过高剪切力造成树脂颗粒破碎。
3. 响应面法精准调控：采用Box-Behnken响应面法建立三因素三水平交互模型，优化得到理论最佳工艺参数：树脂投加量11.35
g、温度39.24℃、转速187.44 r/min。结合工业实际运行条件，修正为树脂投加量10 g、温度45℃、转速200 r/min。
在此最优条件下进行3组平行验证实验。
处理后NMP废液电导率稳定降至0.98 μS/cm(优于分析纯NMP标准1.13 μS/cm);金属离子残留：Cu²⁺ 0.0006
mg/L、Fe³⁺0.0049 mg/L、Zn²⁺ 0.0011 mg/L，全部达到电子级NMP溶剂的纯度要求。
三、再生性能优异，工业长周期运行可靠

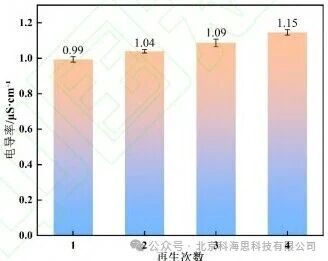

树脂的再生循环性能是决定工业应用经济性的核心指标。研究采用1
mol/L盐酸溶液作为再生剂，对吸附饱和的T-42H树脂进行4次连续吸附-解吸循环实验，结果如图所示。
前3次循环后，树脂处理后电导率仍保持在0.98~1.13 μS/cm之间，性能无明显衰减;第4次循环后，电导率小幅升至1.15
μS/cm，仍满足工业级NMP回用要求;再生过程简单、再生剂成本低，树脂使用寿命可达3年以上，大幅降低运行成本。
四、脱除机理揭秘

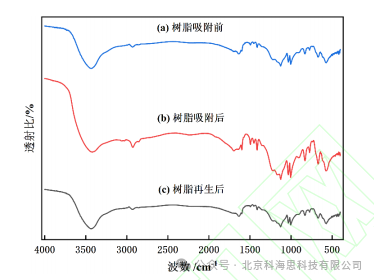

通过FT-IR红外光谱对吸附前后及再生后的T-42H树脂进行表征，揭示了金属离子脱除机理：
1.吸附过程：树脂磺酸基(-SO₃H)上的羟基与Cu²⁺、Fe³⁺、Zn²⁺发生配位作用，形成稳定的金属-氧键，同时释放出H⁺离子;
2.再生过程：高浓度H⁺与树脂上吸附的金属离子发生竞争交换，使金属离子脱附，树脂磺酸基恢复活性，实现循环使用。
该机理具有高度选择性，仅与阳离子发生交换，不吸附NMP分子，因此不会造成溶剂损失，回收液NMP纯度不受影响。
本次《化工进展》刊发的权威研究，再次证实了科海思Tulsimer®
T-42H树脂在锂电池NMP回收领域的领先地位。与传统精馏技术相比，基于T-42H树脂的离子交换工艺具有以下核心优势：
1.超低能耗：常温常压运行，无需高温加热，能耗降低70%以上;
2.超高纯度：金属离子残留达ppb级，直接产出电子级NMP;
3.无溶剂损失：不破坏NMP分子结构，回收率≥99.5%;
4.运行稳定：树脂耐酸碱、抗污染，使用寿命长，维护简单;
5.投资成本低：设备紧凑、占地面积小，无需复杂的高温高压系统。
目前，该技术已在国内多家头部锂电池企业实现工业化应用，科海思作为特种离子交换树脂供应商，提供树脂选型、小试中试、工艺包设计、现场调试一站式技术服务，可根据客户水质定制专属解决方案。
了解水处理工艺或案例详情
请扫描下方二维码
技术热线：400-838-8151
北京总部：
