低浓度氨氮废水(氨氮<5g/L)的深度处理一直是工业水处理领域的难点。传统吹脱法无法实现达标排放，汽提精馏法设备投资与运行成本过高，折点加氯法会引入腐蚀性杂质，膜分离法则面临易污染、寿命短的痛点。
近日，北京赛科康仑环保科技有限公司与中国科学院过程工程研究所联合开展的《离子交换树脂脱除低浓度氨氮试验研究》正式发表，研究通过20余种主流阳离子交换树脂的横向对比与多工况严苛测试，全面验证了科海思T-42(H型)树脂在低浓度氨氮深度脱除领域的领先性能，为工业蒸发冷凝水、反渗透淡水等场景的氨氮达标处理提供了可靠的技术方案。
一、20+树脂同台竞技，科海思T-42性能登顶
本次研究选取了T42(即科海思T-42)、LK001、D001、001×7等20种市售阳离子交换树脂，统一转型为氢型后，在相同试验条件下开展两轮筛选：氨氮脱除能力初筛与氨氮交换容量终选，试验料液为氨氮浓度100mg/L的氯化铵标准溶液。
1. 深度脱氨能力全达标

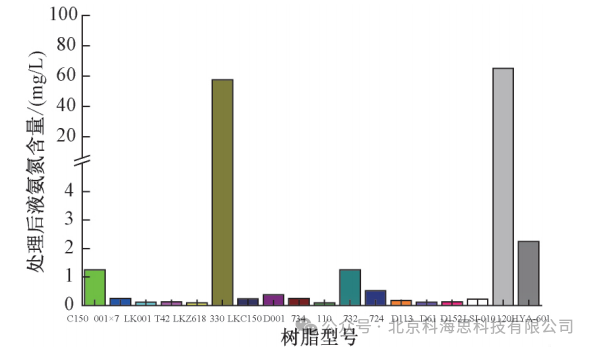

首轮脱氨能力测试结果显示，除330和120型树脂外，其余18种树脂均可将试验料液中的氨氮含量去除至5mg/L以下，证明阳离子交换树脂法对低浓度氨氮的深度脱除具有普遍适用性。
2. 交换容量硬核比拼遥遥领先

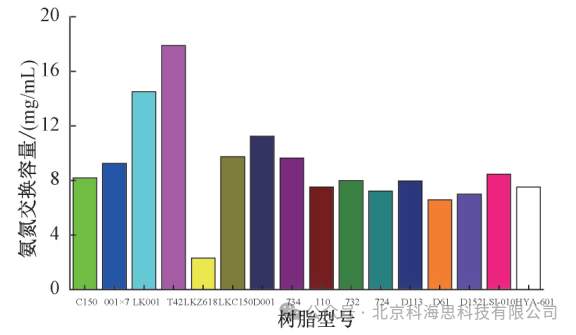

在决定树脂处理效率与运行成本的核心指标——氨氮交换容量测试中，科海思T-42(H型)树脂表现尤为突出，实测氨氮交换容量达到17.9mg/mL，显著高于其他参试树脂。
研究同时对比了T-42树脂不同转型态的性能差异：Na型T-42树脂的氨氮交换容量仅为8.56mg/mL，相比H型下降超过50%。这一结果与强酸型阳离子树脂对常见阳离子的选择性顺序(Fe³⁺>Al³⁺>Ca²⁺>Mg²⁺>K⁺≈NH₄⁺>Na⁺>H⁺)完全一致，验证了H型T-42树脂对铵根离子的高选择性吸附特性。
二、多工况严苛测试，T-42稳定性全面验证
为模拟工业现场复杂水质条件，研究进一步考察了料液温度、pH值、钠离子浓度三个关键因素对T-42(H型)树脂脱氨性能的影响，明确了最优运行参数区间。
1. 温度：20~35℃为最佳运行区间

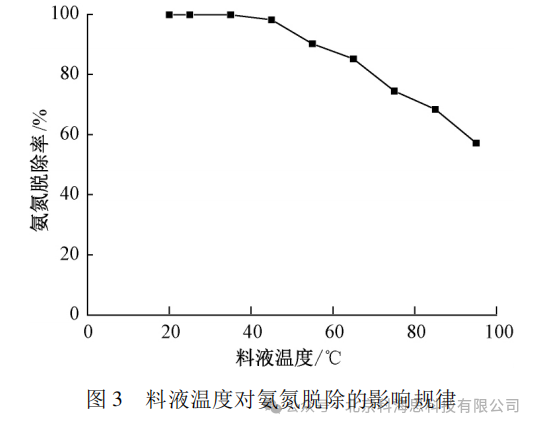

试验结果显示，当料液温度在20~35℃范围内时，T-42树脂对氨氮的脱除率稳定维持在99.8%以上;当温度超过35℃后，脱除率随温度升高显著下降，95℃时脱除率降至60%以下。

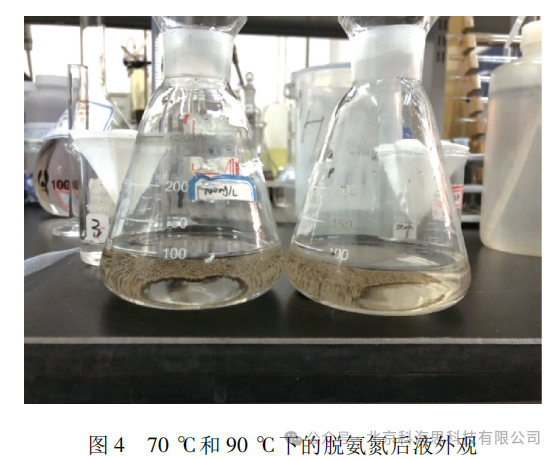

值得注意的是，75℃和95℃条件下的脱氨后液呈现淡黄色，表明高温会导致树脂功能基团脱附，造成不可逆的性能损伤。因此，工业应用中建议料液温度不超过35℃，高温废水需先经冷却处理后再进入离子交换单元。
2. pH值：弱酸性环境(5~6)性能最优

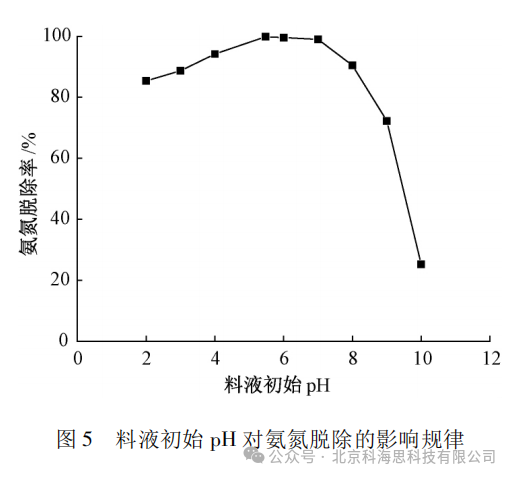

pH值通过影响氨氮的存在形态与树脂交换平衡，显著改变脱氨效果。试验结果表明，料液初始pH为5.47(未调节)时，氨氮脱除率最高，达到99.85%。
- 酸性条件下(pH<5)：溶液中过量的H⁺会将已吸附在树脂上的NH₄⁺重新交换下来，导致脱除率下降;
-
碱性条件下(pH>6)：部分NH₄⁺转化为无法参与离子交换的游离氨，同时引入的Na⁺会与NH₄⁺产生竞争吸附，双重作用导致脱除率快速降低。
综上，T-42树脂处理低浓度氨氮废水的最佳pH区间为5~6。
3. 钠离子：控制浓度≤100mg/L保障运行效率

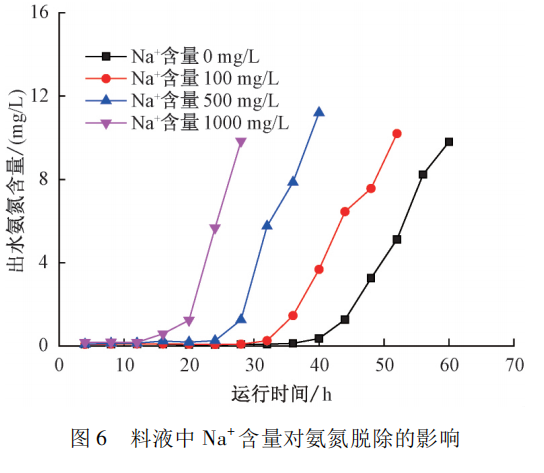

工业废水中普遍存在的Na⁺是与NH₄⁺竞争树脂交换位点的主要阳离子。研究通过配制不同Na⁺浓度的氨氮溶液，开展了连续流穿透试验，以出水氨氮>10mg/L为穿透点，得到量化数据：
清晰表明，料液中Na⁺浓度越高，与NH₄⁺的竞争交换作用越强，树脂穿透时间越短、有效交换容量越低。为保障经济运行，建议进水中Na⁺浓度控制在100mg/L以内。
三、循环再生无衰减，工业运行成本可控

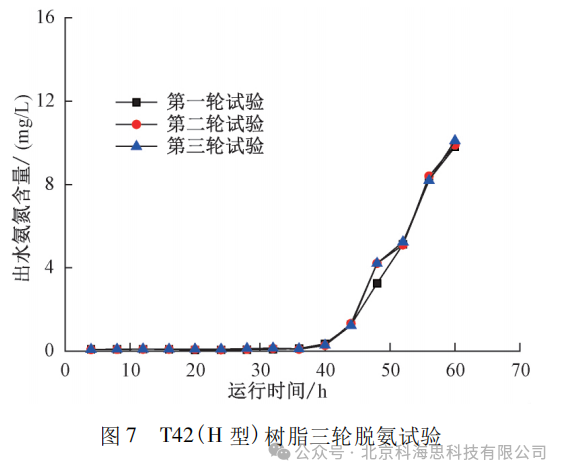

树脂的再生性能直接决定了工业应用的长期成本。研究对穿透后的T-42(H型)树脂采用1mol/L盐酸溶液(流速2BV/h，再生时间2h)进行再生，随后开展三轮连续交换试验，结果如图7所示。
三轮试验的运行曲线基本完全吻合，树脂穿透时间均稳定在60h左右，氨氮交换容量无明显衰减。这证明科海思T-42树脂可通过盐酸再生完全恢复交换性能，重复使用性优异，能够大幅降低工业现场的树脂更换成本与危废处置量。
四、科海思T-42：低浓度氨氮深度处理的最优解
本次权威学术研究从树脂筛选、工况影响到循环再生，全方位验证了科海思T-42(H型)树脂的核心优势：
1. 超高交换容量：17.9mg/mL的氨氮交换容量远超同类产品，处理效率更高;
2. 深度脱除能力：可将低浓度氨氮废水稳定处理至10mg/L以下，满足最严格的排放标准;
3. 工况适应性强：在20~35℃、pH5~6的宽区间内保持稳定性能;
4. 再生性能优异：盐酸再生即可完全恢复性能，运行成本可控。
目前，科海思T-42树脂已广泛应用于冶金、化工、制药等行业的蒸发冷凝水深度脱氨、反渗透淡水氨氮提标、市政污水尾水深度处理等场景，凭借稳定可靠的性能获得了众多客户的认可。
未来，科海思将持续深耕特种离子交换树脂的研发与应用，为工业水处理领域提供更多高效、经济、绿色的解决方案。
了解水处理工艺或案例详情
请扫描下方二维码
技术热线：400-838-8151
北京总部：
